二维码读码器-一维码/二维码

手持式条码读取器 MCR-H701B/711B/721B系列

高精度DPM手持式二维码读码器

适合读取基板或玻璃面等直接刻印的超小型二维码。对既有机型MCR-H700/710系列升级读取更微小的条码。
．稳定读取超小型，直接刻印等难读条码
．无线蓝牙（Bluetooth）配置
．采用广角可视窗口设计、不错过任何读取件
．设定简单。本体具有多种照明设定，预置参数以及自动调整功能
．【MCRConfig】专用软件。能够快速，简便的设置各种读取参数
．PLC link功能

产品介绍

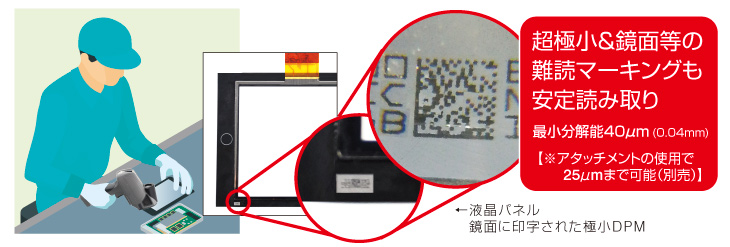

稳定读取小型二维码，直接刻印等难读条码

  • ．适合读取刻印在各种类材质上的DPM条码。
  • ．MTS先进的各种技术，实现了读取之前无法读取的各类DPM条码。与既有机型比较更加容易对应极小的Marking。
    ．针对既有机型的分辨能力升级。可读取0.04mm(40mu)的二维码【*配件使用可达到0.025mm(25mu)/另售】

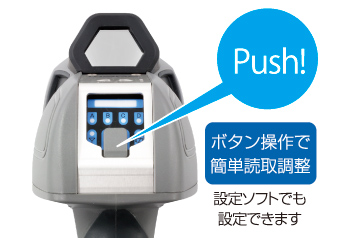

一键自动调整，简单操作

  • ．功能键一键自动调整,只需操作本体就可简单设定读取参数。
    ．自动调整功能(*1)和【MCRConfig软件】使得以往DPM条码特有的麻烦调整作业从而变得简易
    *1：MCR-H720可以从预置参数中选择适应处理，本体按键模式就可轻松对应。

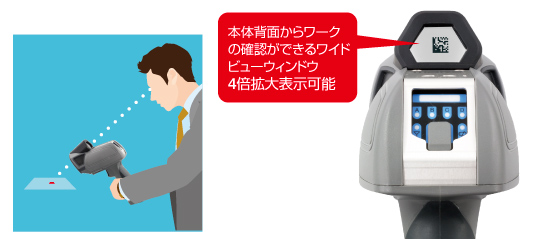

采用广角可视窗口设计、不错过任何读取件

  • ．读码器上的可视窗口可容易找出被读码器本身遮盖的小型码。
  • ．采用橡胶结构设计，耐摔耐撞。

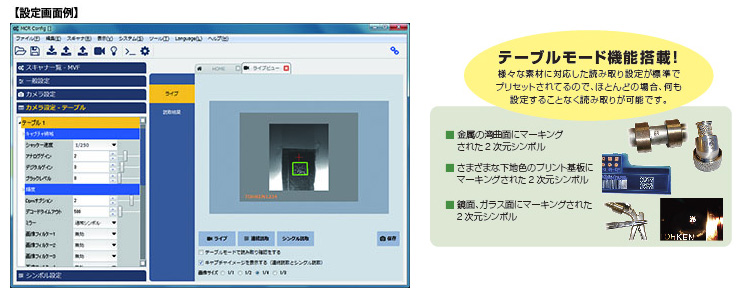

简单读取设定软件【MCRConfig】

  • ．实时确认读取物的画像。快速调整照明，画像参数等条件并简单的找到最合适的读码参数。
    ．搭载Table选择模式功能！对应各种素材读取设定标准预置、大部分情况下，不需要任何设定就可以读取。

PLC LINK功能搭载（*另售无线）

PLC内的条码数据写入储存卡序列设置到读码器，读取的条码数据自动写入指定的储存卡.习惯于PLC的程序设计从普段到开发、仅仅是储存卡监视逻辑。当然数据读取利用PLC储存卡进行握手。

无线蓝牙（Bluetooth）配置

读取结果通过无线（Bluetooth通信）发送到主机电脑上，读取作业范围没有限制，灵活性提高。
Bluetooth最大通信距离（参考值）：预计约10m
*因障碍物（人体、金属板等）影响电波的变动。
*主机电脑用的Bluetooth USB接口，不附带在本体机。另行销售。
*充电底座（MBC-700）及AC电源插头另行销售。



产品规格



规格
型号MCR-H701BMCR-H711BMCR-H721B（液晶屏专用）
接口Bluetooth
适用条码 (2D)DataMatrix(ECC200), PDF417, MaxiCode, QR Code, MicroQR, MicroPDF, GS1 Data Bar Composite, Vericode (选配)
适用条码 (1D)JAN/EAN/UPC, ITF, Codabar, Code39, Code93, Code128, EAN128, GS1 Data Bar, Customer barcode (选配)
最小分辨率0.08 mm (3.15mil)　0.04mm (1.6mil)
尺寸80(W) x 199(H) x 142(D)mm
重量315g (不含线缆) 380g（蓝牙系列含电池）







规格
电源规格电源电压 DC 5V±5%
消耗电力 500mA 以下

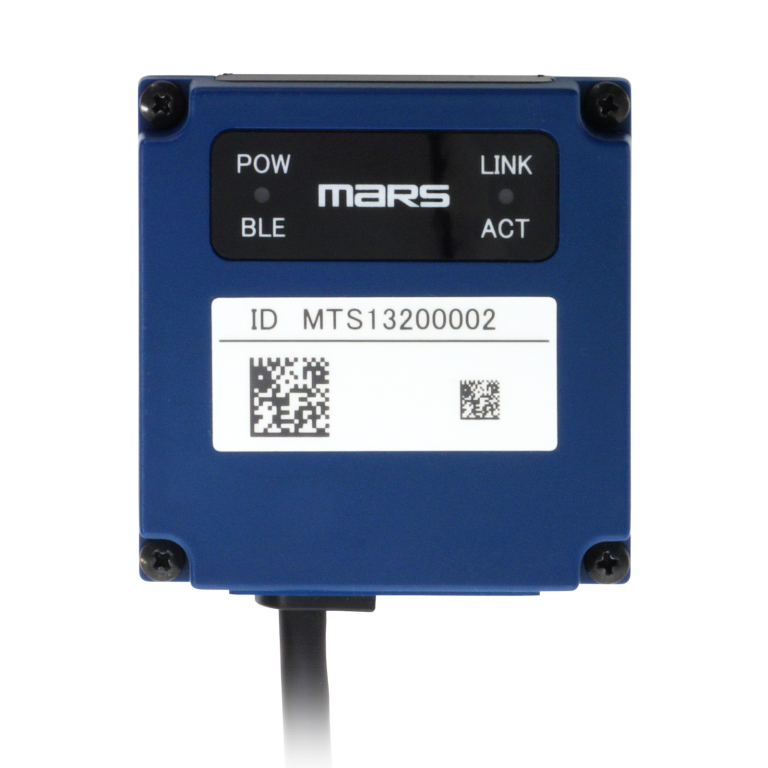

Bluetooth
接口		规格Bluetooth 5.0（Bluetooth Low Energy）基准
周波频率 2.402～2.480 GHz
变调方式 GFSK
送信输出 最大0 dBm
收信感度 -90 dBm
传输速度 最大10 kbps
通信距离约10 m
(参考値)※因障碍物（人体、金属板等）影响电波的变动。

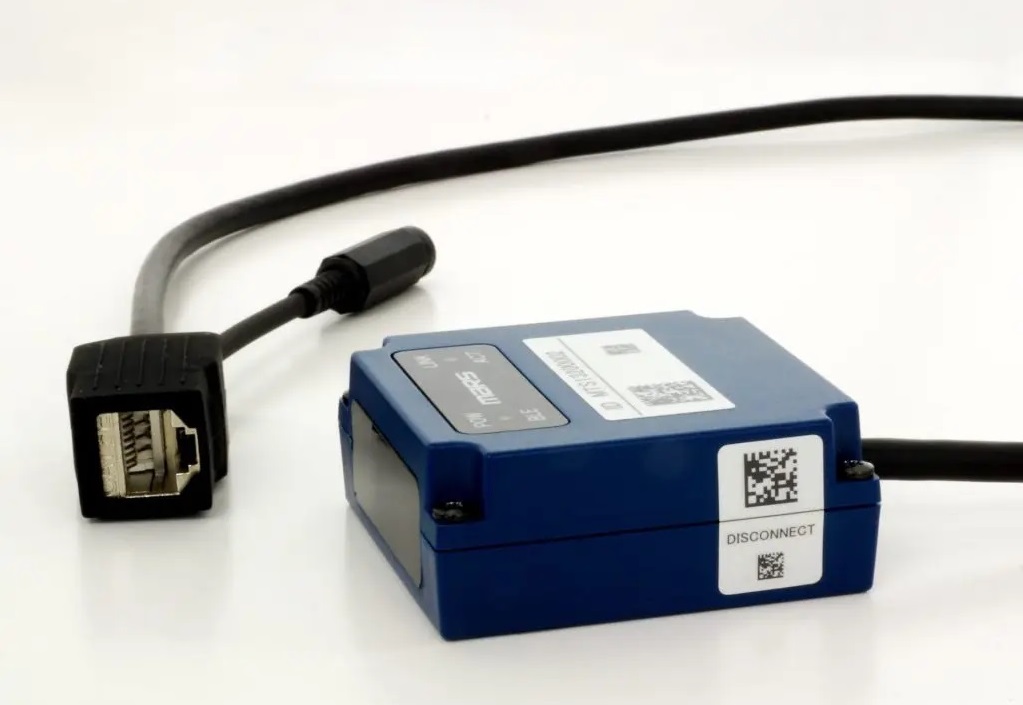

有线接口Ethernet Ethernet（IEEE 802.3 100BASE-TX/10BASE-Te）
RS-232C 型RS-232C（1200 ～ 115200 bps）
USB 型 USB（2.0 Full Speed）
数据线长度  0.75 m
耐环境性工作温度 0 ～ 40 ℃
工作湿度35 ～ 85 %R.H.（无凝结）
保存温度 -20 ～ 60 ℃
保存湿度 35 ～ 85 %R.H.（无凝结）
耐振動10 ～ 55 Hz 振幅1.5 mm（全幅） / X,Y,Z 各方向1 時間（※1）
保护等级 IP3X
外形尺寸 58（W）mm × 59（D）mm × 24（H）mm（除去凸起部分）
重量  约50 g（除数据线）
取得认证 Bluetooth SIG 认证
 施工设计认证（参照施工设计认证）
 SRRC 认证（CMIIT ID: 2016DJ5729）

资料下载

MBA-300说明书 下载 PDF 2.17MB
MCR Config 设置软件说明书（日文） 下载 PDF 2.53MB
MCR-H720B　HID设定说明书（中文） 下载 PDF 232.17KB
MCR-H720B（日文） 下载 PDF 1.75MB
MCR-H720B（中文） 下载 PDF 2.02MB
MCR-H720U（中文） 下载 PDF 1.49MB
MCR-H721B说明书 下载 PDF 2.53MB
MCR-Term 下载 ZIP 371.5KB
MCRConfig 下载 ZIP 14.61MB
PLC 连接说明书（中文） 下载 PDF 2.99MB
VirtualCOM 下载 ZIP 4.58MB
