X射线检查设备相关产品

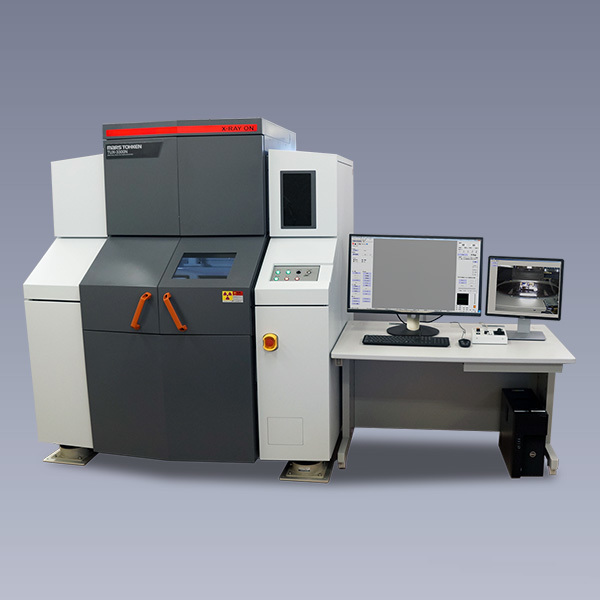

TUX-3300N

纳米焦点X射线显微镜检查装置

分辨率0.4μm的开放感X线源(TX-320)搭载,微型电子部件到实装基板都能使用的纳米焦点X射线显微镜检查装置
■焦点尺寸0.25μm,配备我公司自主研发的开放管X线源,能切换5种大小分辨率(0.4μm/0.6μm/1μm/2μm/3μm),而且,可以对现阶段开发中的高分辨率X线源升级 ■采用筐体设计,提高使用性
■高速检查机械应对功能和半自动检查机功能
■探测器最大倾斜角度60° ,载物台尺寸,直径400mm

产品介绍

  •









■焦点尺寸0.25μm,配备我公司自主研发的开放管X线源,能切换5种大小分辨率(0.4μm/0.6μm/1μm/2μm/3μm),而且,可以对现阶段开发中的高分辨率X线源升级

■采用筐体设计,提高使用性

■高速检查机械应对功能和半自动检查机功能

■探测器最大倾斜角度60° ,载物台尺寸,直径400mm

■显示器放大倍率7200倍,几何放大倍率最大1200倍

■简单的台式操作,四种操作方法(直接移动,拖动移动,连续移动,JOG移动)

■自动将工作任务旋转调整成整列,倾斜时从视野中看到目标地方,做为着眼点进行设定。

■显示比例尺、自动对准、自动对焦功能

■2点间距离测量、接合线流速计算、空隙率计算软件标准装备

■自动移动一定距离进行拍摄的输入发送、步骤进给功能搭载

















































正交型CT单元

特长

■简单可拆装的组合方式

■根据高精度旋转舞台,实现空间分辨率1μm(注:根据样品的大小、材质而不同)

■20毫米左右的样品的大小对应(可搭载重量25g)

■专用的重构、视觉软件的标准装备、从制作3D像到测量X射线CT都可以进行观察

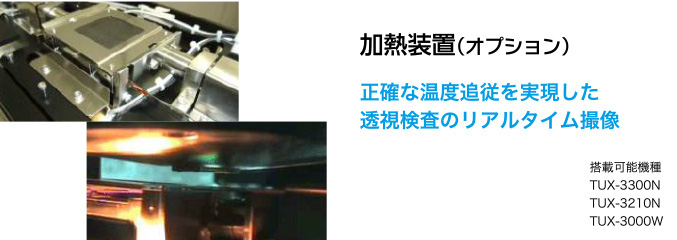

加热装置

特长:

■简单可拆装的组合方式。透视检查可以立即转移到加热视频拍摄

■实现最高300度加热至0.1~5℃/秒的升温梯度(根据温度设定可达到400℃)

■超群的温度特征跟随性。简单设定1配置文件99点

同时使用外观摄像机,进行表面观察、X射线透视观察,同时录像

■消除加热时的表面、背面的温度差,再现接近回流的状况(也可以使用N2煤气)

■除了温度控制用热电对2点以外,还可以增设任意2点温度计测用电池

■直接保存在PC上的视频,用专用软件将表面和X射线透视动画同时播放

-在视频中显示温度、时间、摄像条件等数据

-可将温度计测数据以CSV形式保存

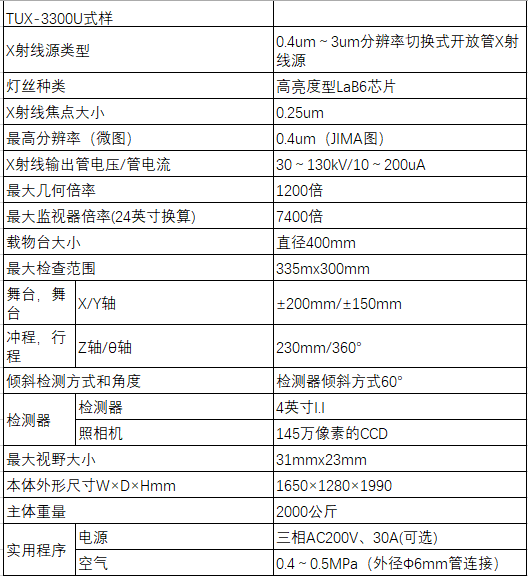

产品规格
