二维码读码器-一维码/二维码

固定式条码读取器 MCR-F100&MCR-F110

超小型二维码扫描器

.轻巧,超小型设计
.最适合安装在各种设备
.IP65,防水/防尘
.5V/24V电源(RS-232C模式)
.【MCRConfig】专用软件。能够快速,简便的设置各种读取参数

产品介绍

轻巧,超小型设计

  • .外观尺寸 40(W)x36(D)x24(H)mm,最适合安装在各种设备
  • .内设照明。适合安装自动读取的生产线

输出入数字化装备・RS-232C模式(24V模式,5V模式2种)

在生产线・各种机械组装入5V/24V电源,即可进行输出入工作。

超强环境忍耐性

具备IP65级别防水・防尘性能,应对苛刻的生产现场环境。

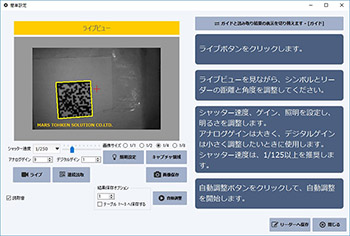

简单读取设定软件【MCRConfig】

.实时确认读取物的画像。快速调整照明,画像参数等条件并简单的找到最合适的读码参数。
.搭载Table选择模式功能!对应各种素材读取设定标准预置、大部分情况下,不需要任何设定就可以读取。

配备PLC链接功能(MCR-F100R/R5)

将PLC中的条形码数据写入储存卡序列设置到读码器,扫码器会自动将读取的条码数据写入指定的储存卡。习惯于PLC的程序设计从普段到开发,仅仅是储存卡监视逻辑。当然数据读取利用PLC储存卡进行握手。

产品规格



 MCR-F100R.F110RMCR-F100U/F110U
对应条码一维码

Code39, Code128/GS1-128, Codabar(NW7)

GS1 DataBar, ITF(交织式2of5)

JAN / UPC/EAN(JAN) , Code93

二维码

Data Matrix(ECC200), QR Code/Micro QR Code

PDF417/MicroPDF, AztecCode, CompositeCode

读取角度

(PITCH)     :        ±35°

(SKEW)           :±35°

(TILT)      : 360°

最小分辨率一维码: 0.15mm F110:0.125mm二维码: 0.25mm F110:0.125mm
受光部摄像元件1/3图像 CMOS图像传感器黑白
有效像素752 (X) × 480 (Y)(约36万像素)
发光部照明高亮度白色LED
指示灯红色LED
电源规格电源电压DC 24V±10%DC 5V ± 5%
消费电流150mA以下500mA以下
数字输入

光耦合器绝缘x1点

输入电阻:2.2kΩ

ON电压:10.8 ~28 V

OFF 电压:0 ~0.8 V

-
数字输出

光耦合器绝缘x2点

最大定格DC 30V 50mA

-
接口RS-232C(1200~115200 bps)USB2.0(Full Speed)
线长2m
环境适应動作温度0  ~ 40 ℃
動作湿度35  ~ 85 %R.H. (无结露)
保存温度-20  ~ 60 ℃
保存湿度35  ~ 85 %R.H. (无结露)
耐振動10~55 Hz振幅1.5 mm(全幅) / X,Y,Z各方向1小时(※1)
保護構造IP65
周囲照度10000 lx 以下
外形尺寸40(W)mm×36(D)mm×24(H)mm (不包括突起)
质量约30 g(不包括电缆)

资料下载

MCR-F100 quick guide 下载 PDF 879.72KB
MCR-F100&F110设定用二维码菜单2版中文 下载 PDF 181.75KB
MCR-F100&MCR-F110(中文) 下载 PDF 1.39MB
MCR-F100(日文) 下载 PDF 1.91MB
MCR-H100 Menu Book 下载 PDF 681.21KB
MCR-Term 下载 ZIP 371.5KB
MCRConfig 下载 ZIP 14.61MB
PLC 连接说明书(中文) 下载 PDF 2.99MB
